典型脈沖反吹系統的基本組成

脈沖反吹系統是高溫氣體過濾器的重要組成部分，通常由壓縮機、儲氣罐、脈沖電磁閥、噴嘴、引射器、連接管線及附屬部件構成，其性能的優劣對整個過濾器能否長周期穩定運行起著至關重要的作用。

儲氣罐和連接管線：儲氣罐擁有足夠的容積是保證脈沖反吹強度的一個重要保障。通 常儲氣罐容積要滿足反吹后壓降小于原始值30%的要求。同時，儲氣罐、電磁閥、噴嘴之間連接管線的長度、尺寸和結構對反吹效果也有重要影響，在設計過程中，應盡量減少彎 頭、變徑等管件的數量以及縮短連接管線的長度，現在多將反吹氣體儲氣罐直接放在過濾器的上方，以縮短脈沖閥同噴嘴間的距離。

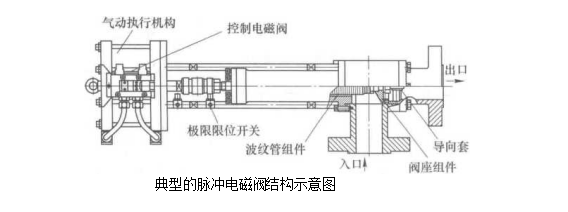

脈沖電磁閥：脈沖反吹閥是高溫過濾器脈沖反吹系統的重要部分，其性能的優劣將直 接影響著脈沖反吹系統的清灰效率。典型的脈沖電磁閥主要由氣動執行機構、控制電磁閥、極限限位開關、波紋管組件、閥座組件、導向套、閥體等組成，采用的是角式端法蘭連接結構，整體采用全通徑、角式結構，有利于高壓脈沖氣流的產生，其結構如圖所示。目前國內對脈沖閥性能的評價標準主要有脈沖閥反吹壓力峰值、脈沖閥反吹壓力上升速率、脈沖閥閥體阻力、耗氣量、氣脈沖時間、流量系數等^L28>29]o高原公司設計了一套脈沖閥性能檢測裝置，由一個壓力氣包、脈沖閥、噴管以及壓力傳感器組成，傳感器分別安裝在壓力氣包和脈沖閥出口，實驗可測得壓力氣包和脈沖閥出口的壓力隨時間變化曲線，并將脈沖閥出口壓力峰值、開關靈敏度以及耗氣量作為脈沖閥性能的重要指標。

噴嘴：常用的噴嘴結構通常有直管式、漸縮式、縮放式三種，國內外許多學者對噴嘴的結構進行了研究。等研究表明在噴吹氣體耗量相同的前提下，漸縮式噴嘴結構更有利于提高過濾管的脈沖反吹清灰效果，并分別在常溫和高溫下對漸縮式噴嘴的性能進行了研究，比較了噴嘴直徑和形狀對脈沖反吹效果的影響。脈沖反吹 系統可以采用大噴嘴直徑和低噴吹壓力，小直徑噴嘴則需要采用高的噴吹壓力，尤其是在 高壓氣體過濾情況下，改進脈沖反吹系統的結構對于降低噴吹氣體耗量顯得尤為重要。

引射器：引射器的主要作用不僅可以提高引射比，增加給定反吹壓力下的清灰效率,而且可以改善反吹氣流在過濾管內的分布，防止在過濾管開口端形成負壓區，從而避免了由此引發的過濾管損壞，同時，作為過濾管夾緊裝置的一部分，引射器可以減緩對過濾管的沖擊，增加開口端法蘭的強度.引射器的最佳結構是能確保噴嘴反吹的所有高壓反吹氣體和更多的引射氣體能進入過濾管內，同時又不會造成過濾管外已剝離粉塵的再吸附。對于引射器的性能，國內外許多學者進行了大量的研究，發現文丘里結構的引射器性能較好"361 ,實際工業應用中也多為此類結構。
