聚苯硫醍纖維

聚苯硫醍纖維(PPS, Polyphenylene Sulphide)的分子結構是以苯環在對位上連接硫原子而形成的大分子主鏈，是一種線性高分子，其結構式為：

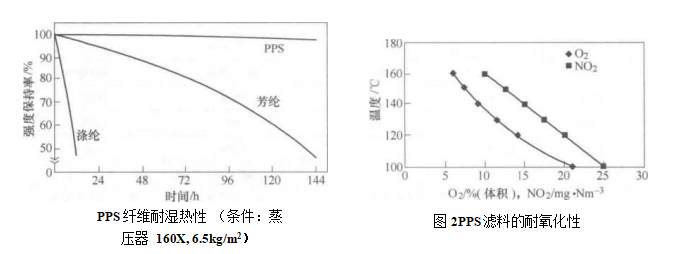

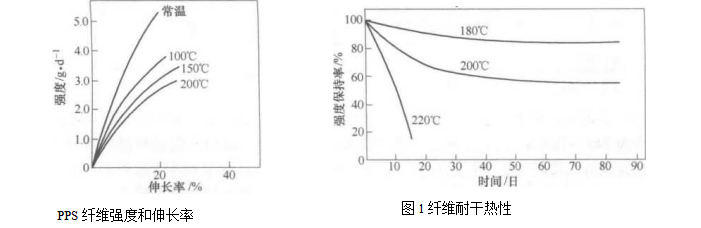

PPS纖維具有優良的熱穩定性耐熱性，圖1所示為PPS纖維在不同溫度下的強度和伸長率，圖1所示為其耐干熱性能，圖2所示為耐濕熱性能。當PPS用作燃煤鍋爐煙氣除塵時，在濕態酸性環境中，長期使用溫度為150~170Y,最高使用溫度190℃,其使用壽命可達3年左右。阻燃性優良，在空氣中不會燃燒，將它置于火焰中時雖會點燃，但一旦移去火焰，燃燒便立即停止。該種纖維也有良好的紡紗和織造加工性能。

PPS纖維化學穩定性好，對酸、堿及多種無機和有機試劑的腐蝕均有很強的耐受能力。其耐化學腐蝕性能僅次于PTFE纖維。

PPS的缺點是耐氧化性能差，可因，2和NO?而氧化降解、強度下降和變色發脆，甚至濾料纖維層破碎而脫離基布。PPS的耐熱性隨。濃度的增加而降低(圖2) 。

在除塵系統中，PPS濾料用于以下環境可預期使用壽命大于24個月：煙氣溫度不高于150℃2<8%、NO₂^15mg/Nm³；煙氣溫度達170℃的時間少于lh/次，累計不得超過400h/年；達190T的時間少于lOmin/次，累計不得超過5Oh/次。

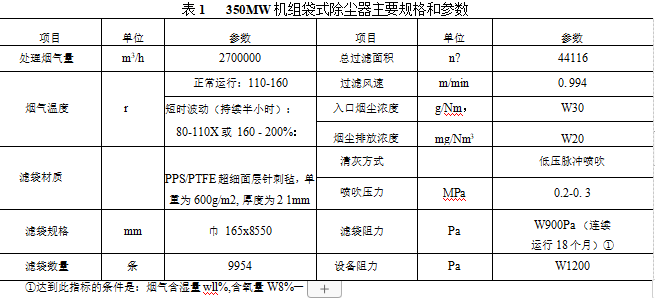

PPS纖維濾料最主要的用途是燃煤鍋爐煙氣除塵，是該領域首選的濾料。某企業自備電廠35OMW機組“電改袋”采用了 PPS濾料，袋式除塵器主要規格和參數列于表1。袋式除塵系統運行半年后的測試結果：煙塵排放濃度為ll.O~ll.8mg/Nm。設備阻力為749 ~789Pa。運行1年后將濾袋取樣進行檢測，超細PPS面層針刺氈的經向和緯向斷裂強力以及透氣度等主要指標，都與新濾料相當；袋式除塵器連續運行2年時檢測，煙塵排放濃度小于20mg/Nm³,濾袋阻力為700?900Pa。根據檢測結果預計濾袋使用壽命可達4年。
