聚酰亞胺纖維

聚酰亞胺聚酰亞胺纖維（P84, Polyimide, PI）是指一類主鏈含酰亞胺環重復單元的耐高溫芳雜環聚合物，其中以含有猷酰亞胺結構的聚合物最為重要。聚酰亞胺纖維商品名稱為P84。其結構式為：

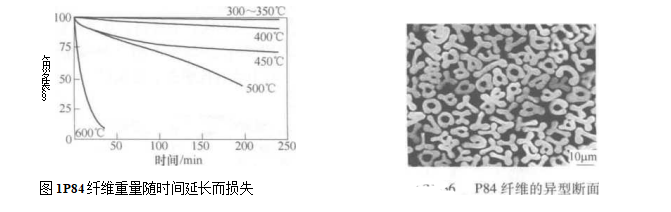

P84具有優良的耐高、低溫性，可在-195~260弋長期使用，并可在-269Y或400Y短 期使用。其耐熱性能突岀，沒有明顯的二次轉變溫度和熔點，不能熔融，分解溫度高達 470Y,分解時只放出非常少的有害氣體，是迄今熱穩定性最高的聚合物品種之一。它在2752下尺寸穩定；在250^熱空氣中lOmin,收縮率小于1%；在300弋下lOOh,強度保持率為50%，伸長率降低5%?10%。以等溫熱重分析法（TGA）分析P84纖維，得出溫度和時間對纖維重量損失的影響（圖21-35）,結果表明，在350Y下經3小時后纖維重量損失約為5%。

P84纖維很細且斷面形狀不規則（圖1）,比表面積大，纖維之間抱合性能好，因而制成的濾料孔隙小，其過濾效率更高且阻力更低。84纖維耐氧化性優于PPS纖維。

P84纖維的主要缺點是耐水解性能較差，但優于聚酯纖維和芳綸纖維。

P84纖維濾料廣泛用于水泥窯煙氣凈化、高爐煤氣凈化等場合，獲得很好的效果。
